DORMA BTS 75V – доводчик с легендарным качеством

Роман Скворцов 29 января 2013

DORMA BTS 75V – напольный дверной доводчик широкого спектра использования. Подходит для всех типов маятниковых дверей весом до 120 кг и шириной до 1100 мм.
Доводчик DORMA BTS75V имеет встроенное регулируемое усилие EN 1-4 и может применяться даже на очень узких дверях от шириной 400 мм.
Этот доводчик пользуется большой популярностью среди потребителей за счет своего качества и долговечности. BTS 75V используют начиная с дверей станций метрополитена, проходных крупных предприятий, вокзалов, торгово-развлекательных центров и заканчивая дверьми частного интерьера.

При помощи дополнительных фитингов и аксессуаров доводчик ДОРМА BTS 75V легко совмещается с дверями из цельностеклянного полотна, с алюминиевыми, деревянными и металлическими. При использовании специальных рычагов и петель возможна установка этого доводчика на двери одностороннего открывания с притвором (или четвертью).

Существует несколько типов доводчиков двери BTS 75V. Они отличаются способом крепления тела доводчика внутри монтажной ванны (еще ее называют цементной коробкой)
В моделях доводчиков BTS 75V, артикул которых начинается на цифры 617, тело доводчика крепится внутри монтажной ванны тремя болтами.

Размеры и схема крепления доводчика BTS 75V арт. 617


В моделях, артикул которых начинается на цифры 618, тело доводчика крепится шестью болтами и двумя винтами в распор.


Отличить эти доводчики можно друг от друга по размерам крышек, закрывающих доводчики. У доводчиков DORMA BTS 75V с артикулом 617 размер крышки 308х105 мм, с артикулом 618 — 286х105 мм. Визуально крышки отличаются друг от друга расположением крепежных отверстий. Если мысленно соединить крепежные отверстия прямыми линиями, то у крышки доводчика BTS 75V с артикулом 617 образуется прямоугольник, а с артикулом 618 — квадрат. (см. рисунки ниже)

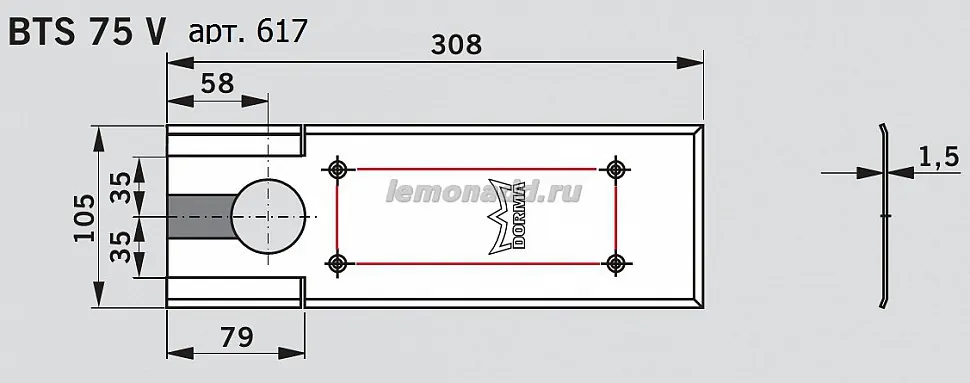

Крышка доводчика BTS 75V арт.617

Крышка доводчика BTS 75V арт.617

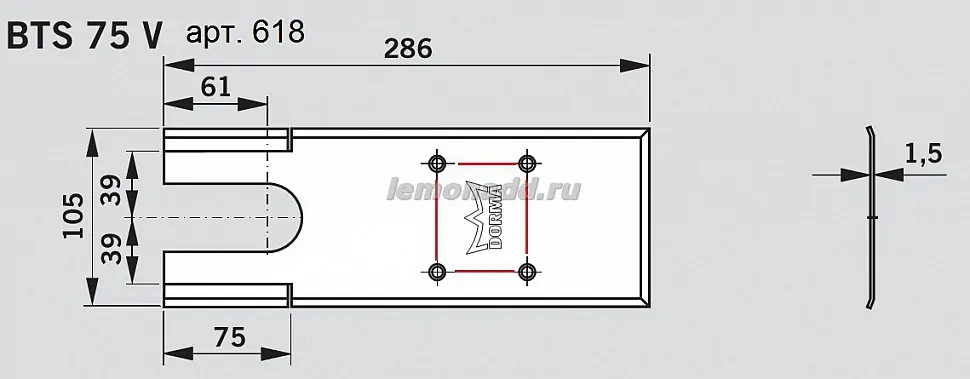

Крышка доводчика BTS 75V арт.618

Крышка доводчика BTS 75V арт.618



Обе модели доводчика BTS 75V могут быть оснащены встроенным фиксатором открытого положения двери на угол 90° и 105° или 0° (без фиксатора). Обычно на уличные входные двери устанавливают доводчики без фиксатора открытого положения, а с фиксатором ставят на внутренние двери.

Для установки цельностеклянных дверей с доводчиком BTS 75V используют специальные угловые фитинги DORMA Universal или дверные угловые шины DORMA TP/TA.

Для установки алюминиевых, металлических и деревянных дверей с доводчиком BTS 75V, используют рычаг 7421 (для алюминиевых дверей используют рычаг 7422 с распорными винтами) и верхнюю маятниковую петлю 8062 или 8066.

Стандартной установкой дверного доводчика считается установка по монтажной схеме. Согласно монтажной схеме BTS 75V верхний край монтажной ванны должен совпадать с чистовым уровнем пола. Но нередко в тамбурах входных групп используют грязезащитные половые покрытия, толщина этих покрытий может превышать тот зазор, который дает стандартный шпиндель доводчика (7-8 мм). В этих случаях необходимо использовать увеличенные шпиндели. Производитель, компания DORMA, предлагает увеличенные шпиндели от + 5 мм до + 50 мм. Величина увеличения добавляется к стандартной. Например: необходимо сделать зазор между полом и дверью 12 мм, тогда выбираем шпиндель увеличенный на 5 мм (стандартный зазор 7 мм + 5 мм). Размеры увеличенных шпинделей смотрите в таблице ниже:

Таблица размеров шпинделей для доводчиков DORMA BTS

Длина шпинделя

Артикул

Стандартная длина

45200401

+ 5

45200402

+ 7.5

45200403

+ 10

45200404

+ 12.5

45200419

+ 15

45200405

+ 20

45200406

+ 25

45200407

+ 28

45200414

+ 30

45200408

+ 35

45200409

+ 40

45200410

+ 45

45200411

+ 50

45200412



В целях предотвращения коррозии, компания DORMA рекомендует заполнять полости между доводчиком и цементной коробкой герметиком DORMA 2300 Sealing Compound

Все доводчики BTS 75 V соответствуют стандарту DIN EN1154 и рассчитаны на 500000 циклов открывания/закрывания.

Таблица возможных вариантов поставок напольных доводчиков DORMA BTS 75V

Артикул

Наименование

61801001

Доводчик BTS75 V, 0°, без шпшпинделя арт.618

61801201

Доводчик BTS75 V, 90°, без шпшпинделя арт.618

61801301

Доводчик BTS75 V, 105°, без шпшпинделя арт.618

61701000

Доводчик BTS75 V, 0°, со шпинделем арт.617

61701200

Доводчик BTS75 V, 90°, со шпинделем арт.617

61701300

Доводчик BTS75 V, 105°, со шпинделем арт.617

61701001

Доводчик BTS75 V, 0°, без шпшпинделя арт.617

61701201

Доводчик BTS75 V, 90°, без шпшпинделя арт.617

61701301

Доводчик BTS75 V, 105°, без шпшпинделя арт.617
